Cara Membaca Pin Soket CDI Motor Honda

Cara Membaca Pin Soket CDI Motor Honda - Berikut ini akan dijelaskan mengenai cara membaca terminal CDI pada motor HONDA.

Berikut Cara Membaca Pin Socket CDI Motor Honda


1. Honda Tiger

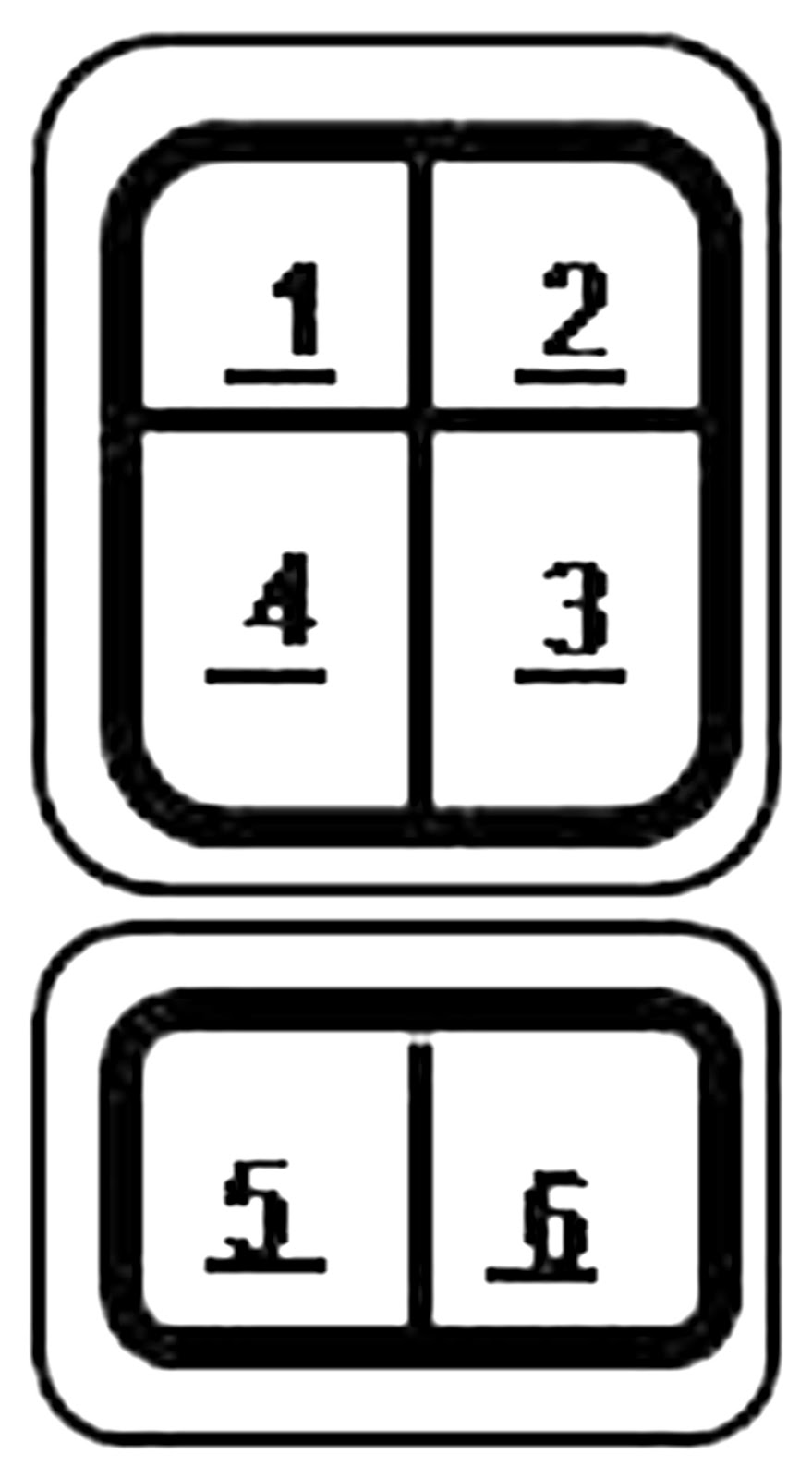

Pin Soket Tiger
  • 1. Massa
  • 2. Pulser
  • 3. Koil
  • 4. Massa
  • 5. Spul
  • 6. Input Kunci Kontak

2. Mega PRO

Pin Soket Mega PRO
  • 1. Massa
  • 2. Pulser
  • 3. Koil
  • 4. Nol
  • 5. 12 Volt
  • 6. Nol

3. Honda Star, Astrea Prima, Astrea Grand, Supra, Supra X, Supra Fit, Revo

Pin Soket Star, Astrea, Supra Series & Revo
  • 1. Massa
  • 2. Pulser
  • 3. Kunci Kontak
  • 4. Spul Input
  • 5. Koil

4. Honda Revo 110 / Blade

Pin Soket Revo 110 / Blade
  • 1. Aki (+) 12 Volt
  • 2. Koil
  • 3. Pulser
  • 4. Nol
  • 5. Massa

5. Karisma 125

Pin Soket Karisma 125
  • 1. Koil
  • 2. Massa
  • 3. 12 Volt
  • 4. Pulser

6. CBR 150

Pin Soket CBR 150
  • 1. 12 Volt
  • 2. Pulser
  • 3. Tachometer
  • 4. Massa
  • 5. Koil

7. Kirana

Pin Soket Kirana
  • 1. 12 Volt
  • 2. Pulser
  • 3. Massa
  • 4. Koil

8. Vario/Click

Pin Soket Honda Vario
  • 1. 12 Volt
  • 2. Starter
  • 3. Pulser
  • 4. Nol
  • 5. Massa Temp
  • 6. Massa F/S
  • 7. Relay
  • 8. Choke
  • 9. Nol
  • 10. Koil
  • 11. Nol
  • 12. Nol
  • 13. Nol
  • 14. Temp
  • 15. Nol
  • 16. Nol
  • 17. Foot Switch
  • 18. Temp Indikator

9. Honda BEAT

Pin Soket Honda Beat
  • 1. Starter
  • 2. Pulser
  • 3. Nol
  • 4. Nol
  • 5. Foot Switch
  • 6. Cooke
  • 7. Relay
  • 8. 12 Volt
  • 9. Massa
  • 10. Koil

10. Sonic 125

Pin Soket Sonic 125
  • 1. 12 Volt
  • 2. Pulser
  • 3. Massa
  • 4. Koil
